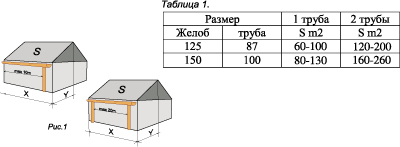

1. Определение необходимого количества водосточных труб |
|
Диаметр медного водосточного желоба 150 мм, медной трубы – 100 мм. На каждые 80-130 квадратных метров кровельного ската должна приходиться одна водосточная труба. Если площадь ската 130-260 квадратных метров – необходимо уже 2 трубы.
Установка водосточной системы производится таким образом, чтобы на каждые 10 м водосточного желоба приходилась одна водосточная труба. |
|
2. Установка крюков для желобов водостока |
|
С этого начинается монтаж водостока. При установке водосточной системы используют 2 вида крюков – длинные и короткие. Длинные крюки крепятся шурупами-саморезами на верхнюю плоскость стропил. Короткие – на торец стропил или на лобовую доску. Для медного водостока расстояние между крюками желоба водослива – 300 мм.
Длинные крюки загибать перед установкой. Место сгиба наметить, исходя из угла наклона водосточного желоба – не более 2,5 мм на погонный метр. Во избежание путаницы крюки пронумеровать.
Сначала ставятся крайние крюки. Между ними натягивается шнур – он показывает, где пойдет желоб водостока.
Последовательность установки коротких крюков такая же, только их не нужно гнуть.
Если на один желоб приходится две водосточные трубы, то высшая точка – посередине желоба, между трубами. От нее идет наклон в обе стороны. Тогда поток воды будет поровну распределяться между стояками водосточной системы. |
|

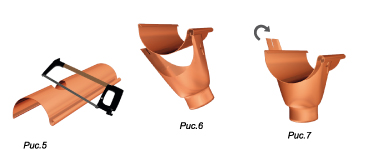

3. Установка воронок желоба водостока |
|
|
Воронки крепятся до установки водосточной системы (то есть желобов) на крюки. Отверстие выпиливается в желобе на расстоянии около 150 мм от края. Инструмент – ножовка по металлу. Края загибаются плоскогубцами вниз – чтобы вода свободно стекала в стояк водоотлива.
Передняя кромка выпускной воронки заводится под загиб передней кромки медного желоба водостока. Фиксирующие пластины воронки загибаются за задний край желоба. |
|
4. Крепление универсальной заглушки желоба водостока |
|
Профиль желоба медной водосточной системы {Аквасистем} такой, что одни и те же заглушки устанавливаются и с левого, и с правого края желоба водослива.
Резиновый уплотнитель ставится ребристой частью вверх. Торцы водосточного желоба проходят над ребрами уплотнителя и прижимаются к ним – герметичность водостока в этом месте обеспечена. Заглушка прижимается рукой, затем окончательно осаживается киянкой. Заднее «ухо» заглушки загибается на заднюю стенку желоба водостока. |
|

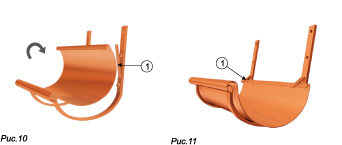

5. Установка желобов водосточной системы
Следующий этап установки водостока – крепление желобов на крюках. Нужно положить желоб на крюк так, чтобы носик крюка оказался внутри загнутой передней кромки желоба водослива.
Положить желоб на крюк, подвинуть влево-вправо при необходимости. Прижать водосточный желоб пластинами-фиксаторами крюка. |
|
6. Крепление соединителей желобов
Приклеить на соединитель резиновый уплотнитель ребрами вверх (сначала удалить защитную пленку с верхнего слоя).
Между желобами водостока должен быть зазор 3-4 мм. Надеть на стык желобов соединитель (замок спереди, открыт, задняя кромка надета на задний борт водосточного желоба). Выровнять по центру, закрыть замок (прижать пластину к поверхности соединителя).
На этом этапе установки водостока все медные желоба соединены в одно целое, обеспечена герметичность водоотлива. |
|

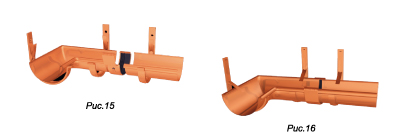

7. Крепление углов водосточной системы
Монтаж внешних и внутренних углов водосточного желоба не отличается от установки самого желоба.
Крепление каждого угла осуществляется на два крюка. Край водосточного желоба в месте соединения с углами также укладывается на дополнительный крюк. |
|

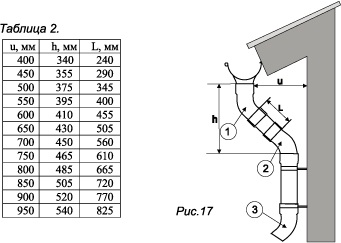

8. Установка колен водосточной системы, выбор длины промежуточной водосточной трубы |
|
При монтаже водосточной системы колена трубы нужны для перехода от карнизного свеса к вертикальной стене. Эти же универсальные колена используются и как сливные колена. Через них вода выливается из водостока и затем попадает в дренажную систему участка.
Водосточные колена и трубы просто вставляются друг в друга. Сливное колено крепится к стене при помощи крепежного хомута. Этот хомут обеспечивает надежное соединение колена и водосточной трубы. Кроме того, он является нижним элементом крепления водостока. |
|
9. Установка хомутов – держателей водосточной трубы |
|
При установке водостока Аквасистем применяются универсальные держатели – для любого фасада.
Как выполнить установку держателя трубы водостока:
- просверлить отверстие в стене и забить дюбель;
- в отверстие декоративной накладки вставить резиновый уплотнитель;
- ввернуть держатель (без хомута) в декоративную накладку через уплотнитель;
- держатель с накладкой (пока без хомута) ввернуть в дюбель, прижать накладку к стене;
- накрутить на держатель гайку (должна быть видна резьба на держателе 5 мм);
- накрутить половинку хомута на держатель, зафиксировать его контргайкой;
- поставить водосточную трубу в держатель;
- поставить на место внешнюю часть хомута, скрепить половинки хомута винтами.
Если выполняют крепление водостоков на вентилируемый фасад, тогда нужна шпилька-удлинитель для держателя и соединительная гайка. |
|
